Cáp Dẹt Điều Khiển Là Gì? Cấu Tạo, Đặc Điểm Và Ứng Dụng Thực Tiễn Trong Công Nghiệp
Cáp dẹt điều khiển là một trong những loại dây cáp chuyên dụng được sử dụng phổ biến trong hệ thống tự động hóa và công nghiệp hiện đại. Với thiết kế đặc biệt dạng dẹt thay vì tròn truyền thống, loại cáp này mang lại nhiều lợi ích về khả năng chịu uốn, chịu lực và tối ưu không gian lắp đặt.
Trong bài viết này, chúng ta sẽ cùng tìm hiểu chi tiết: Cáp dẹt điều khiển là gì? Cấu tạo, đặc điểm và ứng dụng thực tiễn trong công nghiệp, giúp bạn hiểu rõ hơn để lựa chọn đúng loại cáp phù hợp với nhu cầu sử dụng.
Cáp Dẹt Điều Khiển Là Gì?

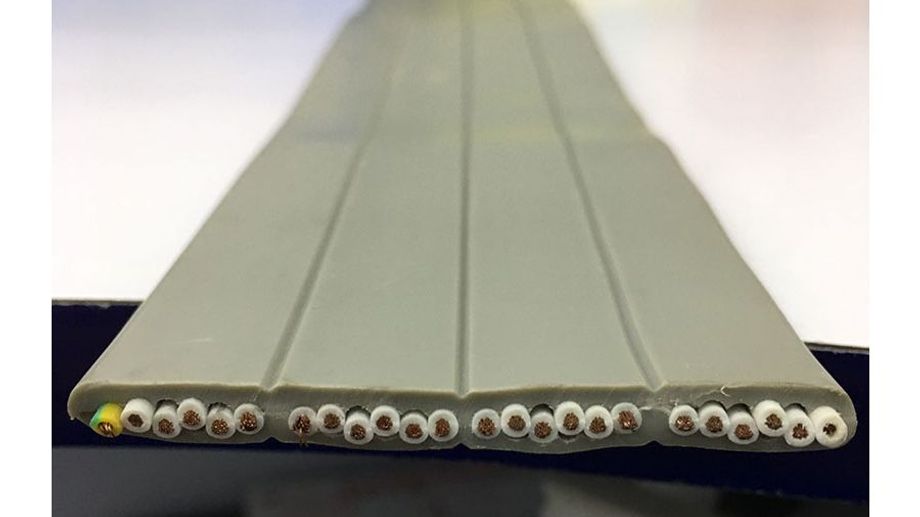

Cáp dẹt điều khiển là loại cáp điện có thiết kế dạng bản dẹt, bên trong gồm nhiều lõi dẫn điện được sắp xếp song song theo hàng ngang. Loại cáp này chủ yếu dùng để truyền tín hiệu điều khiển và cấp nguồn trong các hệ thống máy móc, thiết bị công nghiệp.
Khác với cáp tròn truyền thống, cáp dẹt điều khiển có cấu trúc mỏng và rộng, giúp tối ưu khả năng uốn cong theo một hướng cố định. Nhờ đó, cáp rất phù hợp với các hệ thống chuyển động liên tục như cầu trục, thang máy, băng chuyền, máy CNC và dây chuyền sản xuất tự động.
Trong môi trường công nghiệp hiện đại, nơi yêu cầu độ chính xác và độ bền cao, cáp dẹt điều khiển đóng vai trò vô cùng quan trọng trong việc đảm bảo tín hiệu truyền tải ổn định và an toàn.
Cấu Tạo Của Cáp Dẹt Điều Khiển
Để hiểu rõ hơn về cáp dẹt điều khiển là gì, chúng ta cần tìm hiểu cấu tạo cơ bản của loại cáp này. Một sợi cáp dẹt điều khiển thường gồm các thành phần chính sau:
Lõi Dẫn Điện
Lõi dẫn điện thường được làm từ đồng nguyên chất hoặc đồng mạ thiếc. Đồng có khả năng dẫn điện tốt, giảm hao hụt điện năng và đảm bảo tín hiệu truyền ổn định.
Các lõi đồng thường được bện từ nhiều sợi nhỏ để tăng độ mềm dẻo và khả năng chịu uốn liên tục. Đây là yếu tố rất quan trọng đối với các hệ thống máy móc chuyển động.
Lớp Cách Điện
Bao quanh từng lõi dẫn điện là lớp cách điện làm từ PVC, XLPE hoặc cao su tổng hợp. Lớp cách điện có nhiệm vụ:
Ngăn chặn rò rỉ điện
Đảm bảo an toàn cho người vận hành
Bảo vệ lõi khỏi tác động môi trường
Tùy vào môi trường sử dụng, lớp cách điện có thể được thiết kế chịu nhiệt, chống dầu hoặc chống hóa chất.
Lớp Bố Trí Song Song Dạng Dẹt
Điểm đặc biệt nhất của cáp dẹt điều khiển chính là cách sắp xếp các lõi dây song song, nằm trên cùng một mặt phẳng. Thiết kế này giúp cáp dễ dàng cuộn, kéo theo ray hoặc chuyển động theo một phương nhất định mà không bị xoắn.
Lớp Vỏ Bọc Ngoài
Lớp vỏ ngoài thường được làm từ PVC hoặc cao su chịu lực. Lớp này giúp:
Chống mài mòn
Chống va đập
Chống dầu và hóa chất
Tăng tuổi thọ cáp
Trong môi trường công nghiệp nặng, lớp vỏ có thể được gia cố thêm sợi chịu lực để tăng độ bền.
Đặc Điểm Nổi Bật Của Cáp Dẹt Điều Khiển
Cáp dẹt điều khiển sở hữu nhiều đặc điểm nổi bật, khiến nó trở thành lựa chọn lý tưởng trong nhiều hệ thống công nghiệp.
Thiết Kế Dạng Dẹt Tối Ưu Không Gian
Nhờ cấu trúc bản dẹt, cáp dễ dàng lắp đặt trong không gian hẹp. Điều này đặc biệt hữu ích trong hệ thống thang máy, cầu trục hoặc dây chuyền sản xuất.
Khả Năng Chịu Uốn Linh Hoạt
Cáp dẹt điều khiển có thể uốn cong theo một hướng cố định mà không bị xoắn hoặc gãy lõi. Điều này giúp cáp hoạt động bền bỉ trong môi trường có chuyển động liên tục.
Truyền Tín Hiệu Ổn Định
Nhờ lõi đồng chất lượng cao và cấu trúc bố trí hợp lý, cáp đảm bảo tín hiệu điều khiển không bị nhiễu hoặc suy hao trong quá trình vận hành.
Chống Mài Mòn Và Chịu Lực Tốt
Với lớp vỏ bảo vệ chắc chắn, cáp có thể hoạt động trong môi trường khắc nghiệt như nhà máy, xưởng cơ khí, khu công nghiệp.
Độ Bền Cao
Nếu được lắp đặt và sử dụng đúng kỹ thuật, cáp dẹt điều khiển có thể hoạt động ổn định trong nhiều năm mà không cần thay thế.
Ứng Dụng Thực Tiễn Trong Công Nghiệp
Cáp dẹt điều khiển được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp khác nhau.
Hệ Thống Cầu Trục
Trong hệ thống cầu trục, cáp thường phải di chuyển liên tục theo ray. Thiết kế dạng dẹt giúp cáp không bị xoắn khi kéo dài và thu gọn.
Thang Máy
Thang máy yêu cầu cáp có khả năng uốn cong và chuyển động lên xuống liên tục. Cáp dẹt điều khiển giúp truyền tín hiệu và cấp nguồn ổn định trong quá trình vận hành.
Dây Chuyền Sản Xuất
Trong các nhà máy tự động hóa, cáp dẹt điều khiển đóng vai trò truyền tín hiệu giữa các bộ phận máy móc, đảm bảo dây chuyền hoạt động chính xác và đồng bộ.
Máy CNC Và Robot Công Nghiệp
Máy CNC và robot công nghiệp yêu cầu độ chính xác cao. Cáp dẹt điều khiển giúp đảm bảo tín hiệu không bị gián đoạn khi máy hoạt động với cường độ lớn.
Hệ Thống Băng Tải
Trong các hệ thống băng tải, cáp thường phải di chuyển theo chuyển động của dây chuyền. Cáp dẹt giúp giảm nguy cơ xoắn và đứt gãy.
Cách Lựa Chọn Cáp Dẹt Điều Khiển Phù Hợp
Để chọn đúng loại cáp dẹt điều khiển, bạn cần lưu ý:
Chọn Đúng Tiết Diện
Tiết diện lõi phải phù hợp với công suất và dòng điện sử dụng. Nếu chọn sai, cáp có thể bị nóng và giảm tuổi thọ.
Chọn Số Lõi Phù Hợp
Số lõi phụ thuộc vào số lượng tín hiệu cần truyền và yêu cầu hệ thống.
Xác Định Môi Trường Làm Việc
Nếu môi trường có dầu, hóa chất hoặc nhiệt độ cao, cần chọn loại cáp chuyên dụng tương ứng.
Chọn Thương Hiệu Uy Tín
Ưu tiên các nhà sản xuất đạt tiêu chuẩn chất lượng và có chứng nhận an toàn điện.
Kết Luận
Qua bài viết này, chắc hẳn bạn đã hiểu rõ cáp dẹt điều khiển là gì? Cấu tạo, đặc điểm và ứng dụng thực tiễn trong công nghiệp. Với thiết kế dạng dẹt linh hoạt, khả năng chịu uốn tốt và độ bền cao, loại cáp này đóng vai trò quan trọng trong các hệ thống công nghiệp hiện đại.
Việc lựa chọn đúng loại cáp dẹt điều khiển không chỉ giúp hệ thống vận hành ổn định mà còn đảm bảo an toàn, tiết kiệm chi phí bảo trì và nâng cao hiệu suất sản xuất.
Nếu bạn đang tìm kiếm giải pháp dây cáp cho hệ thống máy móc, cáp dẹt điều khiển chắc chắn là một lựa chọn đáng cân nhắc.
