Cáp điện lực – Nền tảng hạ tầng truyền tải năng lượng trong hệ thống điện hiện đại

Trong bất kỳ hệ thống điện nào, từ công trình dân dụng quy mô nhỏ đến nhà máy công nghiệp nặng hay mạng lưới truyền tải quốc gia, cáp điện lực luôn đóng vai trò trung tâm. Đây không đơn thuần là dây dẫn truyền dòng điện, mà là một cấu trúc kỹ thuật phức hợp, được thiết kế để đảm bảo khả năng dẫn điện ổn định, an toàn, chịu tải cao và hoạt động bền bỉ trong nhiều điều kiện môi trường khắc nghiệt.

Bài viết dưới đây sẽ phân tích chuyên sâu về cấu tạo, phân loại, tiêu chuẩn kỹ thuật, phương pháp lựa chọn và xu hướng phát triển của cáp điện lực trong bối cảnh công nghiệp hóa – hiện đại hóa và chuyển dịch năng lượng hiện nay.

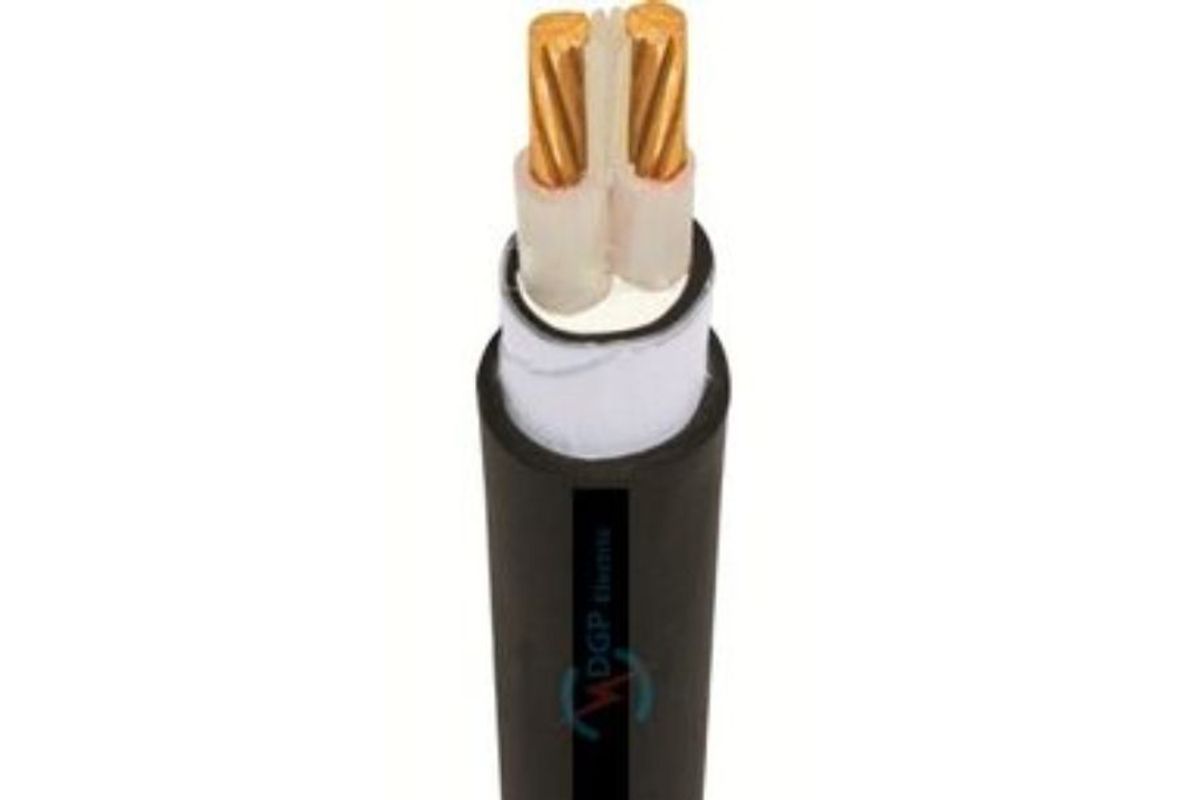

Cáp điện lực là gì? Khái niệm và chức năng cốt lõi

Cáp điện lực là loại dây dẫn chuyên dụng dùng để truyền tải và phân phối điện năng từ nguồn phát đến phụ tải. Khác với dây điện thông thường, cáp điện lực được thiết kế với nhiều lớp bảo vệ, cho phép chịu được điện áp cao, dòng tải lớn và điều kiện môi trường phức tạp như chôn ngầm, đặt ngoài trời, đi trong máng cáp hoặc xuyên tường.

Về mặt chức năng, cáp điện lực đảm nhiệm ba vai trò chính:

Truyền tải năng lượng điện với tổn thất thấp

Đảm bảo an toàn điện cho hệ thống và con người

Bảo vệ lõi dẫn khỏi tác động cơ học, nhiệt và hóa học

Hiệu suất và độ bền của toàn bộ hệ thống điện phụ thuộc phần lớn vào chất lượng và sự phù hợp của cáp điện lực được lựa chọn.

Cấu tạo kỹ thuật của cáp điện lực

Một sợi cáp điện lực tiêu chuẩn thường bao gồm nhiều lớp cấu thành, mỗi lớp đảm nhiệm một chức năng riêng biệt trong hệ thống.

Lõi dẫn điện (Conductor)

Đây là phần trung tâm, chịu trách nhiệm truyền dòng điện. Vật liệu phổ biến nhất là:

Đồng (Cu): Dẫn điện tốt, độ bền cơ học cao

Nhôm (Al): Trọng lượng nhẹ, giá thành thấp hơn

Lõi có thể được thiết kế dạng sợi đặc hoặc bện nhiều sợi nhỏ nhằm tăng tính linh hoạt và khả năng chịu uốn.

Lớp cách điện (Insulation)

Bao bọc quanh lõi dẫn, lớp cách điện có nhiệm vụ ngăn dòng điện rò rỉ và đảm bảo khoảng cách điện an toàn giữa các pha hoặc giữa lõi với môi trường bên ngoài.

Các vật liệu cách điện phổ biến gồm:

PVC (Polyvinyl Chloride)

XLPE (Cross-linked Polyethylene)

EPR (Ethylene Propylene Rubber)

Trong đó, XLPE được đánh giá cao nhờ khả năng chịu nhiệt và chịu điện áp tốt hơn PVC.

Lớp bảo vệ và áo giáp (Sheath & Armor)

Đối với cáp điện lực chôn ngầm hoặc sử dụng trong môi trường cơ học khắc nghiệt, lớp giáp thép hoặc băng kim loại được bổ sung nhằm:

Chống va đập và lực nén

Ngăn động vật gặm nhấm

Bảo vệ khỏi tác động hóa học

Lớp vỏ ngoài cùng (outer sheath) thường làm từ PVC hoặc PE nhằm chống ẩm và tia UV.

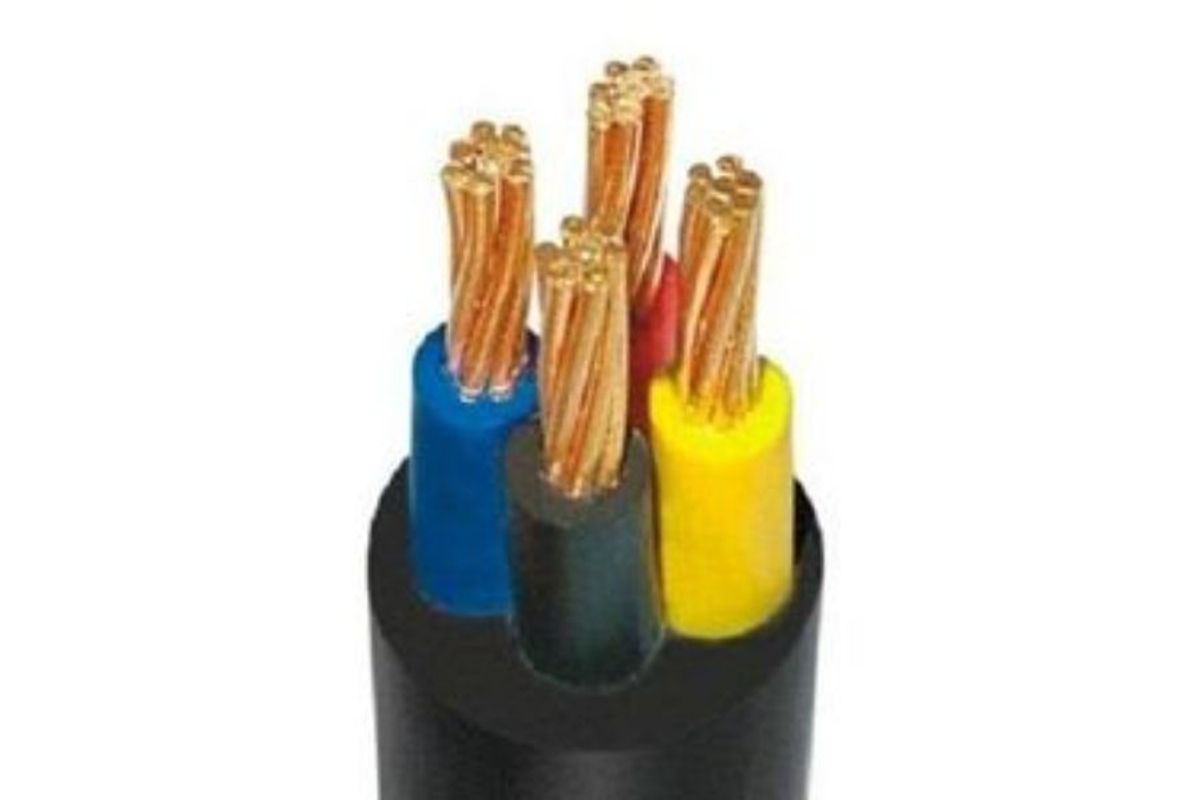

Phân loại cáp điện lực theo cấp điện áp

Cáp điện lực được phân chia theo cấp điện áp làm việc, điều này quyết định trực tiếp đến cấu trúc và độ dày lớp cách điện.

Cáp hạ thế (Low Voltage – LV)

Dùng cho hệ thống điện dưới 1kV, phổ biến trong nhà ở, văn phòng, trung tâm thương mại và nhà máy nhỏ. Đây là loại cáp được sử dụng rộng rãi nhất trong hệ thống phân phối cuối cùng.

Cáp trung thế (Medium Voltage – MV)

Có cấp điện áp từ 1kV đến 35kV, thường dùng trong lưới điện phân phối khu công nghiệp, trạm biến áp và các hệ thống truyền tải nội bộ.

Cáp cao thế (High Voltage – HV)

Được thiết kế cho điện áp trên 35kV, sử dụng trong mạng lưới truyền tải quốc gia. Cấu trúc của cáp cao thế phức tạp hơn, yêu cầu tiêu chuẩn kỹ thuật nghiêm ngặt về cách điện và kiểm soát điện trường.

Nguyên lý lựa chọn cáp điện lực đúng kỹ thuật

Việc lựa chọn cáp điện lực không thể dựa đơn thuần vào tiết diện lớn hay nhỏ, mà cần tính toán dựa trên nhiều yếu tố kỹ thuật.

Xác định dòng tải thực tế

Dòng tải định mức của cáp phải lớn hơn dòng làm việc tối đa của hệ thống. Nếu chọn tiết diện quá nhỏ, cáp sẽ:

Quá nhiệt

Lão hóa cách điện nhanh

Tăng nguy cơ chập cháy

Tính toán sụt áp

Sụt áp quá lớn ảnh hưởng đến hiệu suất thiết bị. Vì vậy, cần đảm bảo sụt áp nằm trong giới hạn cho phép, thường dưới 5% đối với hệ thống hạ thế.

Điều kiện lắp đặt

Cáp chôn ngầm, đi trong ống, đặt trên máng cáp hay treo ngoài trời đều có hệ số hiệu chỉnh dòng tải khác nhau. Nhiệt độ môi trường và khoảng cách giữa các sợi cáp cũng ảnh hưởng đến khả năng tản nhiệt.

Ứng dụng thực tiễn của cáp điện lực trong công nghiệp và dân dụng

Trong công trình dân dụng

Cáp điện lực hạ thế được dùng để cấp nguồn cho:

Hệ thống chiếu sáng

Điều hòa không khí

Thiết bị gia dụng công suất lớn

Yêu cầu chính là an toàn, chống cháy lan và dễ lắp đặt.

Trong công nghiệp nặng

Tại các nhà máy sản xuất thép, xi măng, hóa chất, cáp điện lực phải chịu được:

Nhiệt độ cao

Môi trường ăn mòn

Tải điện liên tục

Do đó, cáp trung thế và cao thế thường được sử dụng kèm lớp giáp bảo vệ đặc biệt.

Trong năng lượng tái tạo

Các dự án điện mặt trời và điện gió đòi hỏi cáp điện lực có khả năng chống tia UV, chống ẩm và chịu nhiệt độ dao động lớn. Đây là lĩnh vực đang thúc đẩy sự phát triển của các dòng cáp chuyên dụng mới.

Các rủi ro khi sử dụng cáp điện lực kém chất lượng

Cáp điện lực không đạt chuẩn có thể dẫn đến nhiều hệ quả nghiêm trọng:

Tăng tổn thất điện năng

Quá nhiệt gây cháy

Hỏng thiết bị đầu cuối

Nguy cơ điện giật

Chi phí sửa chữa và thay thế thường cao hơn rất nhiều so với việc đầu tư đúng ngay từ đầu. Do đó, yếu tố chất lượng và nguồn gốc sản phẩm cần được đặt lên hàng đầu.

Bảo trì và kiểm tra định kỳ cáp điện lực

Để đảm bảo tuổi thọ và an toàn vận hành, cáp điện lực cần được kiểm tra định kỳ thông qua:

Đo điện trở cách điện

Kiểm tra nhiệt độ bề mặt

Phát hiện điểm nóng bằng camera hồng ngoại

Việc phát hiện sớm sự suy giảm cách điện giúp ngăn ngừa sự cố lớn và tối ưu chi phí vận hành.

Kết luận: Cáp điện lực – Yếu tố quyết định sự ổn định của hệ thống điện

Trong toàn bộ cấu trúc hạ tầng điện, cáp điện lực là mắt xích không thể thay thế. Từ truyền tải năng lượng ở cấp điện áp cao đến phân phối điện trong từng công trình dân dụng, chất lượng và sự phù hợp của cáp ảnh hưởng trực tiếp đến hiệu suất, an toàn và tuổi thọ hệ thống.

Việc hiểu rõ cấu tạo, tiêu chuẩn, phương pháp tính toán và xu hướng công nghệ giúp kỹ sư và chủ đầu tư đưa ra lựa chọn chính xác, tối ưu chi phí và giảm thiểu rủi ro dài hạn. Trong bối cảnh nhu cầu năng lượng ngày càng tăng và yêu cầu an toàn ngày càng khắt khe, đầu tư đúng vào cáp điện lực chính là đầu tư vào sự bền vững của toàn bộ hệ thống điện.
