Cáp chống nhiễu vẫn bị nhiễu điện từ: nguyên nhân và cách xử lý

Bạn đã dùng cáp có lớp chống nhiễu mà cảm biến vẫn báo sai, mạng trong máy vẫn rớt, hoặc servo vẫn chạy không đều.

Bài này giải thích lại ý đó cho dễ đọc. Những việc nên làm là khuyến nghị trong bài. Bài gốc không đưa tần số, khoảng cách máng, độ phủ lưới, giá, hay mã cáp, nên những con số đó không xuất hiện ở đây. Tủ của bạn vẫn phải theo sách biến tần, sách mạng đang dùng, và người thiết kế máy.

Máy lỗi lúc được lúc không

Sự cố tương thích điện từ, gọi tắt là EMC, khó tìm vì ít khi để lại một linh kiện cháy. Cảm biến đúng cả ca rồi nhảy vài nhịp. Fieldbus, tức mạng nối thiết bị trong máy, báo lỗi rồi tự hết. Bộ điều khiển servo giật hoặc dừng mà không chỉ ra dây nào đứt.

Bài gốc gắn các dấu hiệu này với nhiễu điện từ cao trong máy đời mới. Biến tần và động cơ đóng cắt rất nhanh. Cạnh đó là camera công nghiệp, thiết bị IO-Link, và Ethernet công nghiệp. Chống nhiễu, nối đất, và cách đi dây phải làm cùng lúc. Sai một khâu thì lớp lưới gần như không có đường để làm việc.

Ba nguyên nhân được nêu ngay đầu bài gốc. Một, chỉ nối đất lớp chống nhiễu ở một đầu, trong khi nhiễu cần xử lý là nhiễu tần số cao. Hai, đấu kiểu pigtail, nghĩa là xoắn lưới thành một sợi rồi bắt ốc, thay vì kẹp kín cả vòng. Ba, cho cáp nguồn đi chung máng với cáp tín hiệu hoặc cáp dữ liệu. Hãy soát ba điểm này trước khi thay cả bó cáp.

Lớp chống nhiễu làm được gì

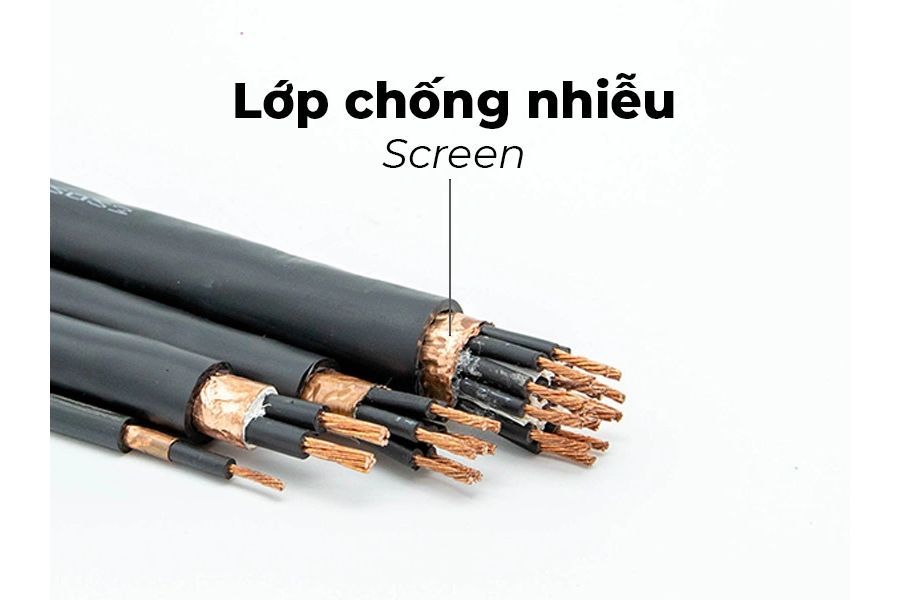

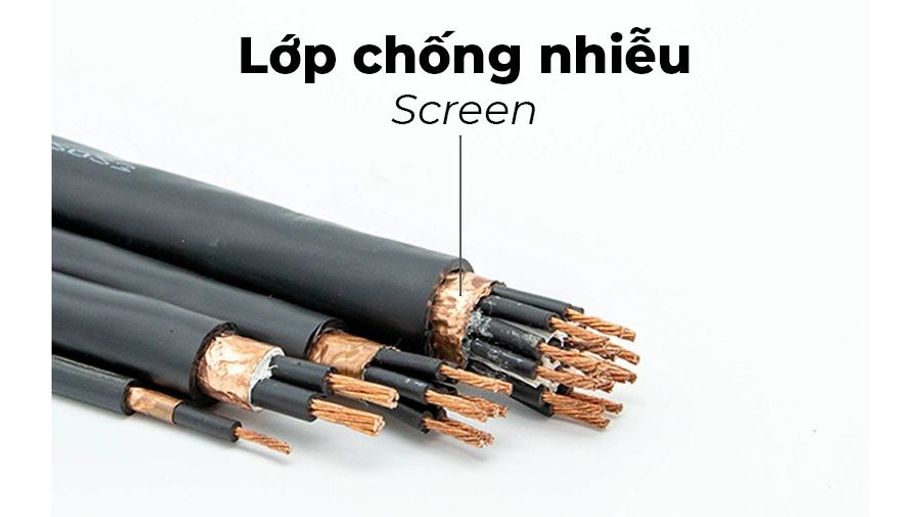

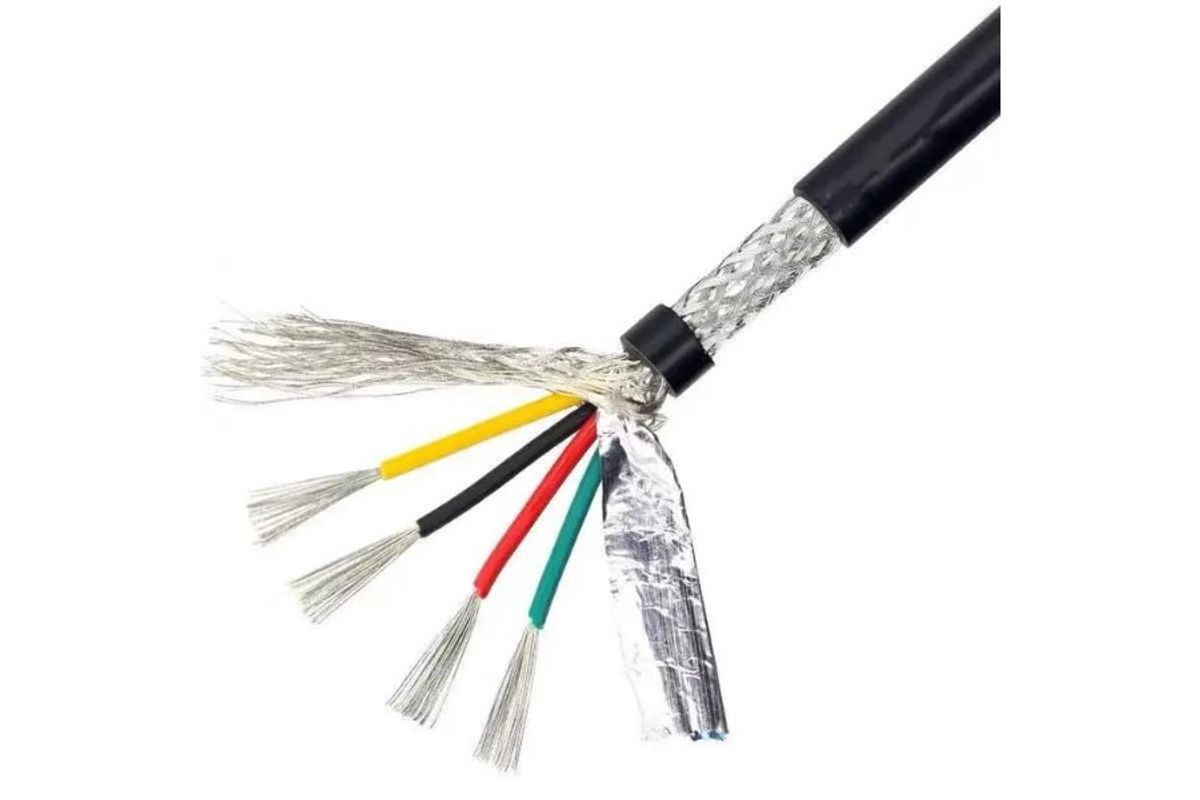

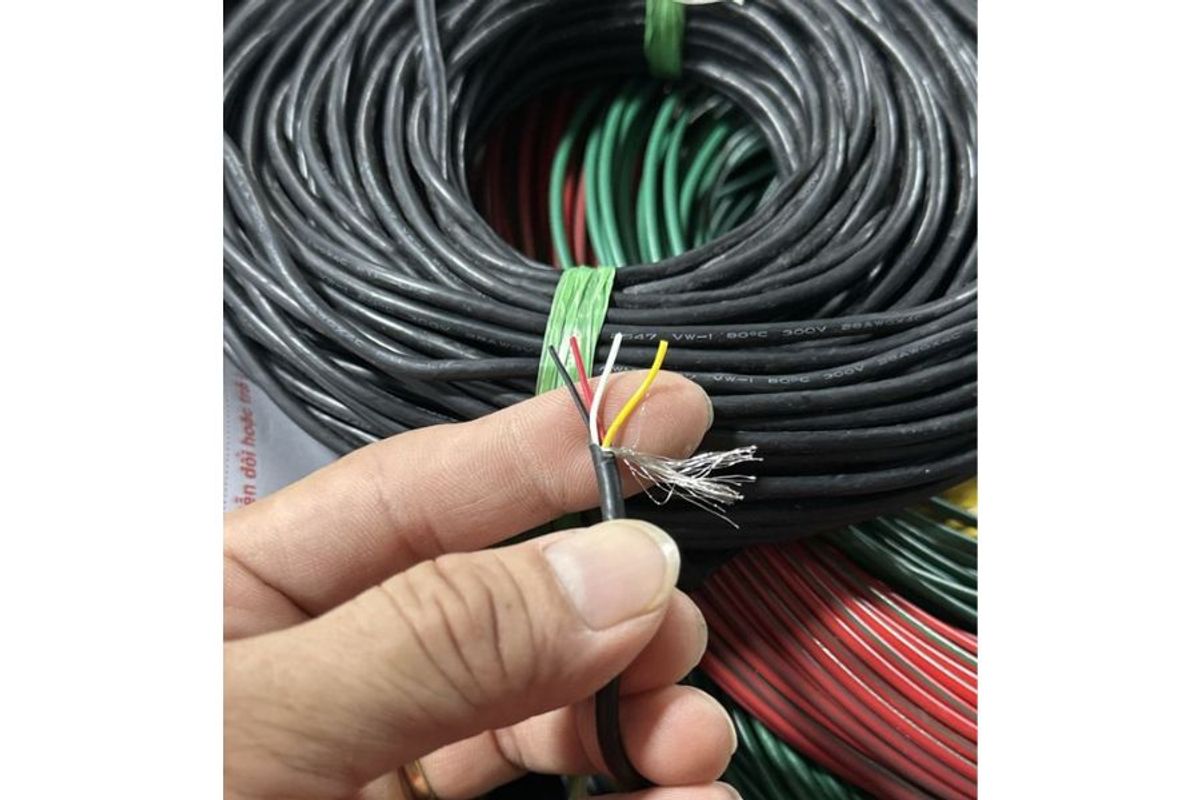

Lớp lưới quanh ruột cáp không phải một bức tường kín mọi thứ. Nó là đường dẫn cho dòng nhiễu, để dòng đó chạy trên vỏ rồi về điểm đất đã định, thay vì chui vào dây tín hiệu hoặc tỏa sang cáp bên cạnh. Muốn vậy, vỏ phải được nối vào mặt dẫn điện, đúng chỗ, với tiếp xúc đủ rộng.

Bài gốc nói EMC là chuyện bề mặt tiếp xúc, các điểm chuyển tiếp, và trên hết là trở kháng. Trở kháng là tổng trở dòng xoay chiều gặp phải, gồm điện trở thuần, cảm kháng, và dung kháng, và nó đổi theo tần số. Cảm kháng tăng khi tần số tăng và khi đường dẫn dài mà nhỏ. Một mối ốc tốt với điện một chiều vẫn có thể kém với xung đóng cắt của biến tần.

Đừng chỉ hỏi cáp có chống nhiễu hay không. Hãy hỏi lớp đó nối vào đâu, và đường về có bị thắt thành một sợi dài hay không. Nối đất, theo bài gốc, là dẫn dòng rò hoặc dòng sự cố bằng dây điện trở thấp. Với nhiễu tần số cao, đường đó còn phải ngắn và rộng. Sơn hoặc oxi tại chỗ lưới nhảy sang kẹp, rồi sang thân máy, làm đường xấu.

Nối một đầu hay cả hai đầu

Câu hay gặp là nên nối lớp chống nhiễu ở cả hai đầu hay chỉ một đầu. Bài gốc không chọn một đáp án cho mọi sợi cáp. Đáp án theo loại nhiễu.

Trong xưởng, nhiễu tần số cao là phần lớn. Cách giảm hiệu quả thường là nối cả hai đầu. Chỉ nối một đầu thì lớp chống nhiễu không dẫn dòng nhiễu đi một cách đáng tin. Cáp dễ phát nhiễu ra ngoài, hoặc gây nhiễu chéo sang cáp nằm cạnh. Với tần số cao, đầu không nối không phải đầu an toàn. Nó là đầu hở của đường mà nhiễu cần để thoát.

Với tín hiệu analog tần số thấp và rất nhạy, nối một đầu đôi khi hợp lý, để tránh vòng lặp đất. Vòng lặp đất xuất hiện khi hai điểm gọi là đất không cùng điện thế, mà lớp chống nhiễu nối chúng thành một vòng kín. Dòng trong vòng đó có thể cộng vào tín hiệu yếu, làm số đo trôi hoặc nhảy. Bài gốc không nói mọi đường analog đều phải nối một đầu. Chỉ nói trong một số trường hợp việc đó có thể hợp lý.

Hệ thống hiện đại, theo bài gốc, thường không dựa vào mẹo nối một đầu. Hướng làm là xây liên kết đẳng thế có chủ đích, và xác định rõ điểm đấu lớp chống nhiễu. Đẳng thế nghĩa là các phần kim loại lớn được nối để chênh lệch điện thế giữa chúng nhỏ. Khi các điểm đất đã gần nhau về điện, nối hai đầu để trị nhiễu cao tần đứng được hơn.

Cần tách hai việc. Dây bảo vệ, gọi là PE, là đường an toàn cho dòng rò và dòng sự cố. Lớp chống nhiễu là đường cho nhiễu tần số cao. Không lấy lưới cáp thay cho PE, và cũng không coi PE đã bắt là lưới đã được đấu kín cả vòng. Cáp động cơ mà chỉ nối lưới một đầu là đúng lỗi số một trong tóm tắt của chúng tôi. Đường analog tần số thấp thì không vội nối thêm đầu thứ hai.

Đấu kín cả vòng, đừng làm đuôi lợn

Lớp chống nhiễu chỉ có ích khi được đấu đúng. Lỗi phổ biến, theo bài gốc, là pigtail: tách lưới, xoắn thành một sợi, rồi bắt vào điểm đất. Trông gọn. Ở tần số cao, sợi này sinh thêm cảm kháng và làm mất tác dụng của chính lớp chống nhiễu. Lưới rộng bị biến thành một đoạn dây nhỏ.

Cách tốt hơn là đấu 360 độ, tiếp xúc kín cả chu vi. Dùng ốc siết cáp EMC, kẹp tiếp địa, hoặc giá kẹp lớp chống nhiễu trên thanh tiếp địa. Tốt nhất là bắt trực tiếp lên tấm đế lắp đặt, nếu tấm đó dẫn điện. Nguyên tắc được ghi là rộng, không dài. Diện tiếp xúc rộng và đoạn dẫn ngắn thì cảm kháng thấp hơn một sợi xoắn dài.

Bề mặt phải dẫn điện. Sơn, oxi hóa, và bụi làm giảm rõ hiệu quả. Kẹp lên sơn thì nhìn như có chống nhiễu, về điện thì gần như không có mặt tiếp xúc. Cạo đúng vết kẹp rồi siết. Một đầu kẹp cả vòng, đầu kia vẫn là đuôi lợn, thì đường tần số cao vẫn bị thắt. Bài gốc không đưa số milimét cho đoạn lưới để trần. Ốc EMC chỉ có ích khi kim loại của ốc ôm lưới và thân ốc bắt vào vách dẫn điện.

Cáp động cơ và thân tủ

Trong tủ, bài gốc nói cáp động cơ là một trong những nguồn nhiễu mạnh nhất. Nên dùng cáp có lớp chống nhiễu đầy đủ, đấu xác định ở cả hai đầu, đặt càng gần ngõ ra biến tần và càng gần động cơ càng tốt, hoặc gần đầu nối nếu có. Gần là gần trên đường điện, không phải gần cho dễ nhìn. Lưới giảm phát tán khi đấu đúng, không biến cáp động cơ thành cáp được đi chung máng với cáp tín hiệu.

Cửa tủ, tấm đế, thanh PE, và thân máy mà không nối đúng thì lớp chống nhiễu đấu tốt cũng không phát huy hết. Bản lề cửa không phải mối nối điện đã thiết kế. Muốn cửa vào hệ đẳng thế thì phải có đường nối riêng, bắt trên mặt đã cạo sơn. Bài gốc không nêu tiết diện dây đó. Một vít xuyên sơn không thay vùng tiếp xúc rộng. Nếu sách biến tần chỉ chỗ nối khác, làm theo sách đó, đừng trộn hai cách trên cùng một sợi.

Tách nguồn, tín hiệu, và dữ liệu

Cách đi dây ảnh hưởng không kém cách bấm đầu cáp. Bài gốc nói cáp nguồn, cáp tín hiệu, và cáp dữ liệu luôn phải đi riêng. Đi song song trong cùng một máng làm tăng mạnh nhiễu chéo. Bài không đưa một mét cụ thể, nên đừng tự đặt một con số rồi coi là của chúng tôi. Cáp đã có lớp chống nhiễu không được miễn việc tách máng.

Khi buộc phải giao nhau, bài gốc nói thực tế cho thấy giao vuông góc 90 độ thường ổn định hơn là chạy song song sát nhau. Vuông góc làm đoạn đi kèm rất ngắn. Điều đó không có nghĩa mọi chỗ giao vuông góc đều hết nhiễu. Giao một góc nhọn, hai cáp vẫn kèm nhau một quãng, thì chưa phải cách bài gốc mô tả. Khi máy đang chạy, hãy nhìn cả tuyến, không chỉ hai đầu cáp.

Sáu việc nên soát

Bảng trong bài gốc gom thành sáu cặp. Nối cả hai đầu với tín hiệu tần số cao và với cáp động cơ. Chỉ nối một đầu khi có lý do, tức analog tần số thấp, rất nhạy, để tránh vòng lặp đất. Đấu kẹp 360 độ hoặc ốc EMC, không đấu pigtail. Mặt tiếp xúc sạch. Ba loại cáp đi riêng máng. Chỗ giao thì vuông góc. Cửa tủ, tấm đế, thanh PE, và thân máy phải được nối.

Sáu việc này không thay bản vẽ của nhà sản xuất. Bài gốc không đưa tỷ lệ sự cố theo từng lỗi, và không hứa máy hết nhiễu sau khi sửa.

Bài gốc không nói những gì

Bài ngày 02/10/2026 không phải tài liệu chọn cáp. Cuối bài có câu mời đọc bài khác về yêu cầu kỹ thuật của cáp chống nhiễu. Nội dung bài kia không nằm ở đây. Không có giá, mã đặt hàng, độ phủ lưới, hay tần số mà lớp chống nhiễu còn tác dụng. Những thứ đó nằm ở datasheet của đúng sợi cáp và ở yêu cầu của cổng thiết bị.

Không có câu nào nói mọi nhiễu đều do lắp đặt. Lưới đứt hoặc cáp sai loại vẫn xảy ra. Checklist chỉ giúp loại nhóm lỗi lắp hay gặp, trước khi kết luận phải đổi cáp.

Tổng kết

Cáp có lớp chống nhiễu mà vẫn lỗi cảm biến, fieldbus, hoặc servo, thường vì đường nhiễu không được nối đúng. Với nhiễu tần số cao và với cáp động cơ, chúng tôi khuyên nối cả hai đầu, kẹp 360 độ trên mặt sạch, tách cáp nguồn khỏi cáp tín hiệu và cáp dữ liệu, giao nhau thì vuông góc, và nối đẳng thế cửa tủ, tấm đế, thanh PE, thân máy.

Nối một đầu chỉ là ngoại lệ cho analog tần số thấp, rất nhạy. Pigtail, máng dùng chung, và sơn dưới kẹp là ba chỗ nên nhìn trước. Vẫn phải theo sách biến tần và sách mạng trên máy. Bài này chỉ chuyển lại cơ chế và checklist đã công bố, để kiểm tra cách lắp trước khi đổi cáp.
