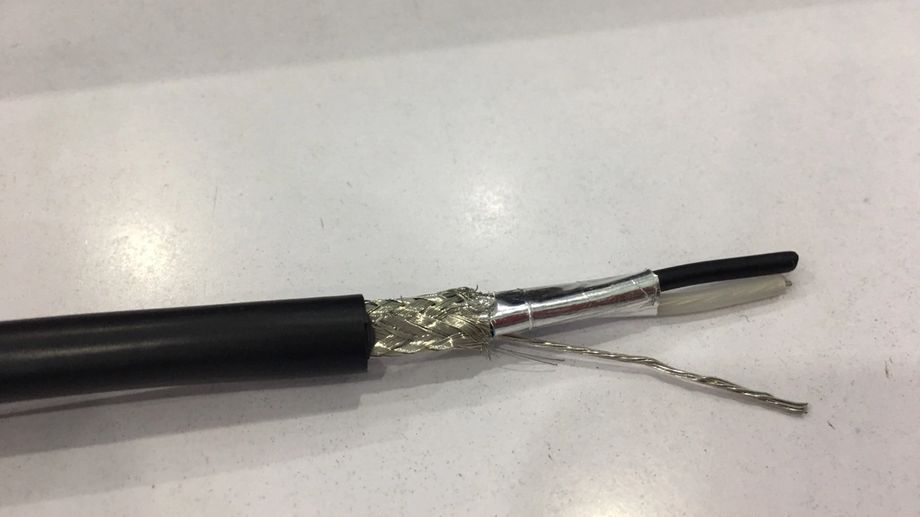

Khái niệm về chuẩn RS485

Capdiensaigon.com xin giới thiệu tới các bạn khái niệm về chuẩn RS485. Khi một mạng cần phải chuyển các khối nhỏ thông tin trên một khoảng cách dài, RS485 thường là chuẩn giao tiếp được lựa chọn. Các nút mạng có thể là máy tính cá nhân, vi điều khiển, hoặc bất kỳ thiết bị có khả năng truyền thông nối tiếp không đồng bộ. So với Ethernet và giao diện mạng khác, phần cứng và giao thức yêu cầu của cáp RS485 đơn giản hơn và rẻ hơn.

Năm 1983, Hiệp hội công nghiệp điện tử (EIA) đã phê duyệt một tiêu chuẩn truyền cân bằng mới gọi là RS485. Đã được chấp nhận rộng rãi và sử dụng trong công nghiệp, y tế và dân dụng. Có thể coi chuẩn RS485 là một phát triển của RS232 trong việc truyền dữ liệu nối tiếp. Những bộ chuyển đổi RS232/RS485 cho phép người dùng giao tiếp với bất kỳ thiết bị mà sử dụng liên kết nối tiếp RS232 thông qua RS485. Liên kết RS485 được hình thành cho việc thu nhận dữ liệu ở khoảng cách xa và điều khiển cho những ứng dụng. Những đặc điểm nổi trội của RS485 là nó có thể hỗ trợ một mạng lên tới 32 trạm thu phát trên cùng một đường truyền, tốc độ baud có thể lên tới 115.200 cho một khoảng cách là 4000feet (1200m).

Với kiểu truyền cân bằng và các dây được xoắn lại với nhau nên khi nhiễu xảy ra ở dây này thì cũng xảy ra ở dây kia, tức là hai dây cùng nhiễu giống nhau. Điều này làm cho điện áp sai biệt giữa hai dây thay đổi không đáng kể nên tại nơi thu vẫn nhận được tín hiệu đúng nhờ tính năng đặc biệt của bộ thu đã loại bỏ nhiễu. Liên kết RS485 được sử dụng rất rộng rãi trong công nghiệp, nơi mà môi trường nhiễu khá cao và sự tin tưởng vào tính ổn định của hệ thống là điều quan trọng. Bên cạnh đó khả năng truyền thông qua khoảng cách xa ở tốc độ cao cũng rất được quan tâm, đặc biệt là tại những nơi mà có nhiều trạm giao tiếp được trải ra trên diện rộng.

Chúng ta sẽ bàn tới một số vấn đề liên quan đến chuẩn RS485.

Truyền dẫn cân bằng

Hệ thống truyền dẫn cân bằng gồm có hai dây tín hiệu A,B nhưng không có dây mass. Sở dĩ được gọi là cân bằng là do tín hiệu trên dây này ngược với tín hiệu trên dây kia. Nghĩa là dây này đang phát mức cao thì dây kia phải đang phát mức thấp và ngược lại.

Mức tín hiệu
Với hai dây A, B truyền dẫn cân bằng, tín hiệu mức cao TTL được quy định khi áp của dây A lớn hơn dây B tối thi ểu là 200mV, tín hiệu mức thấp TTL được quy định khi áp của dây A nhỏ hơn dây B tối thiểu cũng là 200mV. Nếu điện áp VAB mà nằm trong khoảng -200mV < VAB< 200mV thì tín hiệu lúc này được xem như là rơi vào vùng bất định. Điện thế của mỗi dây tín hiệu so với mass bên phía thu phải nằm trong khoảng –7V đến +12V.

Cặp dây xoắn

Như chính tên gọi của nó, cặp dây xoắn (Twisted-pair wire) đơn giản chỉ là cặp dây có chiều dài bằng nhau và được xoắn lại với nhau. Sử dụng cặp dây xoắn sẽ giảm thiểu được nhiễu, nhất là khi truyền ở khoảng cách xa và với tốc độ cao.

Trở kháng đặc tính cặp dây xoắn.

Phụ thuộc vào hình dáng và chất liệu cách điện của dây mà nó sẽ có một trở kháng đặc tính (Characteristic impedence -Zo), điều này thường được chỉ rõ bởi nhà sản xuất. Theo như khuyến cáo thì trở kháng đặc tính của đường dây vào khoảng từ 100 - 120Ω nhưng không phải lúc nào cũng đúng như vậy.

Điện áp kiểu chung

Tín hiệu truyền dẫn gồm hai dây không có dây mass nên chúng c ần được tham chiếu đến một điểm chung, điểm chung lúc này có thể là mass hay bất kì một mức điện áp cho phép nào đó. Điện áp kiểu chung (Common-mode voltage -VCM) về mặt toán học được phát biểu như là giá trị trung bình của hai điện áp tín hiệu được tham chiếu với mass hay một điểm chung.

Vấn đề nối đất

Tín hiệu trên hai dây khi được tham chiếu đến điểm chung là đất (Ground) thì khi đó nó cần được xem xét kỹ lưỡng. Lúc này bộ nhận sẽ xác định tín hiệu bằng cách tham chiếu tín hiệu đó với đất của nơi nhận, nếu đất giữa nơi nhận và nơi phát có một sự chênh lệch điện thế vượt qua ngưỡng cho phép thì tín hiệu thu được sẽ bị sai hoặc phá hỏng thiết bị. Điều này cho thấy mạng RS485 gồm hai dây nhưng có tới ba mức điện áp được xem xét. Do đất là một vật dẫn điện không hoàn hảo nên nó có một điện trở xác định, gây ra chênh lệch điện thế từ điểm này tới điểm kia, đặc biệt là tại các vùng có nhiều sấm sét, máy móc tiêu thụ dòng lớn, những bộ chuyển đổi được lắp đặt và có nối đất.

Chuẩn RS485 cho phép chênh lệch điện thế đất lên tới 7V, lớn hơn 7V là không được. Như vậy đất là điểm tham chiếu không đáng tin tưởng và một cách tốt hơn cho việc truyền tín hiệu lúc này là ta đi thêm một dây thứ ba, nó sẽ được nối mass tại nguồn cung cấp để dùng làm điện áp tham chiếu.

Điện trở đầu cuối

Điện trở đầu cuối (Terminating Resistor) đơn giản là điện trở được đặt tại hai điểm tận cùng kết thúc của đường truyền. Giá trị của điện trở đầu cuối lí tưởng là bằng giá trị trở kháng đặc tính của đường dây xoắn, thường thì vào khoảng 100 - 120Ω.

Nếu điện trở đầu cuối không phù hợp với giá trị trở kháng đặc tính của đường dây thì nhiễu có thể xảy ra do có sự phản xạ xuất hiện trên đường truyền, nhiễu ở mức độ nhỏ thì không sao nhưng nếu ở mức độ lớn thì có thể làm tín hiệu bị sai lệch. Sau đây là hình minh họa dạng tín hiệu thu được khi dùng hai điện trở đầu cuối khác nhau.

Phân cực đường truyền.

Khi mạng RS485 ở trạng thái rảnh thì tất cả các khối thu đều ở trạng thái lắng nghe đường truyền và tất cả khối phát đều ở trạng thái tổng trở cao cách li với đường truyền. Lúc này trạng thái của đường truyền được xem là bất định.
Nếu -200mV ≤ VAB ≤ 200mV thì trạng thái logic tại ngõ ra khối thu sẽ mang giá trị của bit cuối cùng nhận được. Điều này không đảm bảo vì đường truyền rảnh trong truyền dữ liệu nối ti ếp đòi hỏi phải ở mức cao để khối thu không hiểu nhầm là có dữ liệu xuất hiện trên đường truyền.

Để duy trì trạng thái mức cao khi đường truyền rảnh thì việc phân cực đường truyền (Biasing) phải được thực hiện. Một điện trở R kéo lên nguồn ở đường A và một điện trở R kéo xuống mass ở đường B sao cho VAB ≥ 200mV sẽ ép đường truyền lên mức cao.
