Dây Nối Đất – Vai Trò, Đặc Điểm Và Các Loại Phổ Biến Trong Hệ Thống Điện
Dây nối đất là gì?
Dây nối đất, hay còn gọi là dây tiếp địa, là loại dây dẫn chuyên dụng dùng để kết nối thiết bị điện hoặc hệ thống điện với hệ thống tiếp địa. Nhiệm vụ chính của nó là truyền dẫn dòng điện rò rỉ hoặc dòng điện không mong muốn xuống đất, từ đó bảo vệ con người và thiết bị.
Trong thực tế, dây nối đất thường được làm từ đồng, nhôm hoặc thép mạ kẽm vì đây là những vật liệu dẫn điện tốt, bền và chịu được môi trường khắc nghiệt. Màu sắc phổ biến nhất của dây tiếp địa là xanh lá sọc vàng, giúp dễ dàng nhận biết khi thi công hay bảo trì.
Ngoài chức năng an toàn, dây nối đất còn góp phần ổn định điện áp của hệ thống, giảm thiểu hỏng hóc do sét, quá áp hoặc nhiễu điện từ.
Tìm hiểu về nối đất trong hệ thống điện
Nối đất là gì?
Nối đất (grounding) là quá trình kết nối các thiết bị hoặc hệ thống điện với đất thông qua dây dẫn hoặc các bộ phận tiếp địa chuyên dụng. Đây là một phần không thể thiếu trong thiết kế hệ thống điện dân dụng, công nghiệp, và hạ tầng điện lực.
Việc nối đất giúp tạo ra một đường dẫn an toàn cho dòng điện rò rỉ hoặc sự cố, nhờ đó tránh nguy cơ giật điện, cháy nổ và hỏng hóc thiết bị. Đồng thời, nó còn giúp ổn định điện áp và giảm nhiễu điện từ trong môi trường nhiều thiết bị điện.
Tầm quan trọng của hệ thống nối đất
Một hệ thống nối đất tốt mang lại nhiều lợi ích:
Bảo vệ con người khỏi các sự cố điện.
Giảm nguy cơ hỏng thiết bị do quá áp hoặc sét đánh.
Ổn định tín hiệu và điện áp trong hệ thống, nhất là ở môi trường công nghiệp có nhiều nguồn nhiễu điện từ (EMC).
Tăng tuổi thọ thiết bị và giảm chi phí sửa chữa.
Vì vậy, hầu hết các tiêu chuẩn kỹ thuật quốc tế như IEC 60364, IEEE 80, TCVN 4756 đều quy định rõ yêu cầu về hệ thống nối đất và dây tiếp địa.
Các loại dây nối đất thường dùng

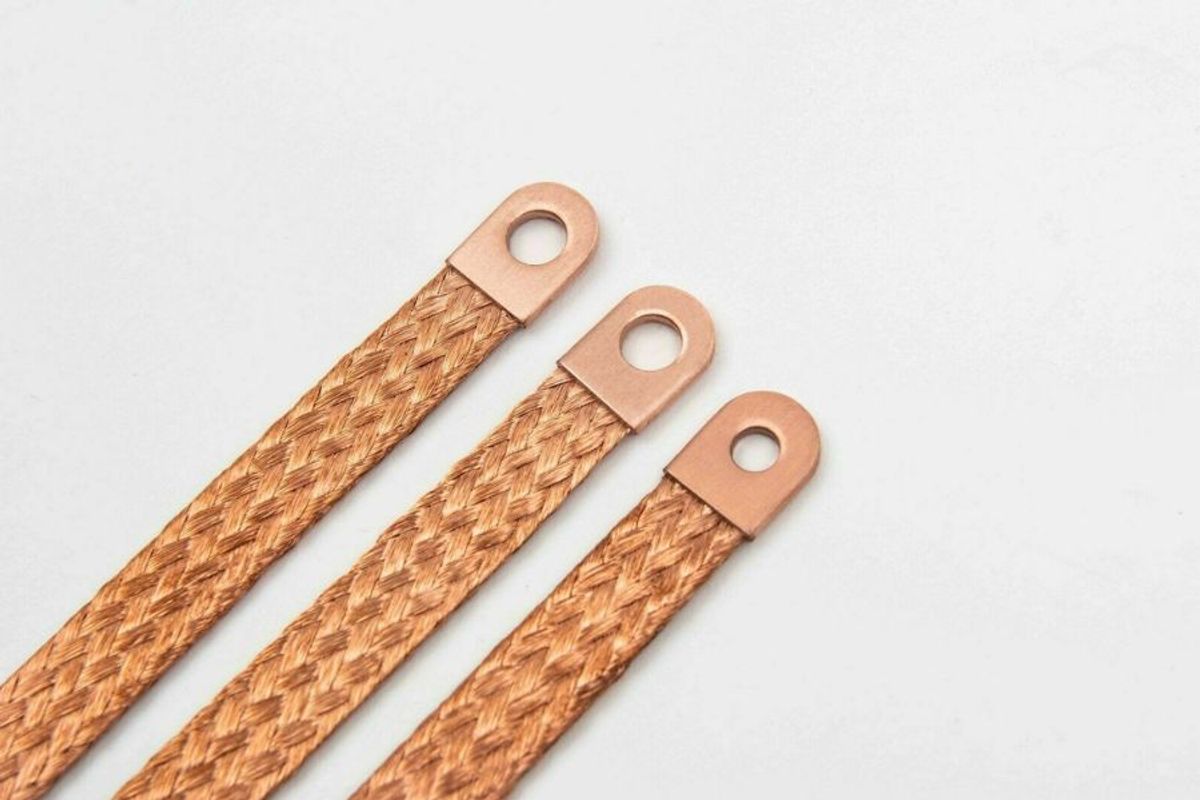

Dây đai nối đất đồng (Copper Earthing Strap)
Dây đai nối đất đồng mạ thiếc là một trong những loại dây phổ biến trong các hệ thống cần kiểm soát nhiễu điện từ (EMC). Cấu tạo của dây gồm nhiều sợi đồng nhỏ, đường kính khoảng 0,2 mm, có khả năng dẫn điện tốt và bền bỉ trong khoảng nhiệt độ từ -20°C đến +125°C.
Điểm nổi bật của dây đai nối đất đồng là cấu trúc dạng tròn, giúp tăng khả năng tiếp xúc và giảm điện trở tại điểm nối. Các đầu dây được ép bằng đầu cốt không mối hàn, cho độ bền cơ học cao và đảm bảo kết nối ổn định.
Loại dây này thường được ứng dụng trong hệ thống robot, tủ điều khiển, ô tô, và các hệ thống tự động hóa công nghiệp, nơi môi trường có nhiều nhiễu điện từ cần kiểm soát chặt chẽ.
Dây đồng bện
Dây đồng bện được chế tạo từ các sợi đồng mạ thiếc nhỏ, kết cấu dạng bện mềm dẻo giúp dễ uốn cong, chịu lực cơ học tốt và chống ăn mòn. Có hai loại chính:
Loại 2: Dây bện thông thường, độ linh hoạt vừa phải.
Loại 5: Dây bện sợi mịn, mềm và linh hoạt hơn, thích hợp cho các vị trí cần chuyển động nhiều.
Bán kính uốn tối thiểu của dây thường gấp 6 lần đường kính ngoài. Đây là loại dây được sử dụng rộng rãi để nối đất thiết bị công nghiệp, cũng như cân bằng tiềm năng trong các hệ thống vòng nối đất.
Đầu cốt dây ADI bọc cách điện
Đầu cốt dây ADI là phụ kiện quan trọng giúp bảo vệ đầu dây khỏi bị tưa, đồng thời tạo kết nối chắc chắn và an toàn. Được làm từ đồng mạ thiếc, đầu cốt này chống oxy hóa, dẫn điện tốt và có tuổi thọ cao.
Phần cổ cách điện được làm từ polypropylene chịu nhiệt đến +120°C, màu sắc được mã hóa theo tiêu chuẩn DIN để dễ nhận diện khi lắp đặt. Đây là lựa chọn phù hợp cho tủ điều khiển, bảng điện công nghiệp và hệ thống tự động hóa.
Dây nối đất HELUCHAIN PROFINET 24V POWER PVC/+FE PVC
Đây là dòng cáp chuyên dụng cho hệ thống xích kéo (drag chain) trong môi trường công nghiệp, đặc biệt là nơi có chuyển động liên tục. Dây đáp ứng tiêu chuẩn PROFINET, với điện áp danh định 300/500V và khả năng chịu nhiệt từ -30°C đến +90°C (khi cố định).
Độ bền của dây rất cao, có thể hoạt động đến 2 triệu chu kỳ uốn cong. Ngoài ra, dây không chứa các chất gây ức chế sơn như silicone hay cadmium, đảm bảo an toàn cho môi trường sản xuất.
Ứng dụng điển hình bao gồm ngành ô tô, máy CNC, hệ thống đo lường và điều khiển.
Lưu ý khi lựa chọn và lắp đặt dây nối đất
Khi chọn dây nối đất, bạn cần chú ý đến:
Vật liệu: Đồng thường được ưu tiên vì dẫn điện tốt và chống ăn mòn.
Tiết diện dây: Phù hợp với dòng điện rò rỉ dự kiến.
Màu sắc: Tuân theo quy chuẩn để tránh nhầm lẫn.
Tiêu chuẩn an toàn: Chọn dây đáp ứng các tiêu chuẩn quốc tế và Việt Nam.
Điều kiện môi trường: Xem xét độ ẩm, nhiệt độ, và khả năng chống ăn mòn.
Trong quá trình lắp đặt, cần đảm bảo mối nối chắc chắn, tiếp xúc tốt và tránh các điểm uốn gấp khúc quá mức để không ảnh hưởng đến khả năng dẫn điện.
Kết luận
Dây nối đất là thành phần không thể thiếu trong bất kỳ hệ thống điện nào, từ quy mô dân dụng đến công nghiệp. Nó không chỉ bảo vệ con người khỏi nguy cơ giật điện, mà còn giúp hệ thống vận hành ổn định, bảo vệ thiết bị và kiểm soát nhiễu điện từ.
Tùy vào nhu cầu và môi trường lắp đặt, bạn có thể lựa chọn các loại dây như dây đai đồng, dây đồng bện, đầu cốt cách điện, hoặc dây cáp PROFINET. Việc đầu tư vào hệ thống nối đất chất lượng sẽ mang lại sự an tâm lâu dài, giảm rủi ro và tiết kiệm chi phí bảo trì, sửa chữa.
